Chiller de parafuso de filme descendente de frequência variável

Resfriamento eficiente para cargas variáveis

O resfriador de parafuso de filme descendente de frequência variável Noran combina a tecnologia de evaporação de filme descendente com compressão de parafuso de frequência variável para um resfriamento eficiente e flexível.

O evaporador de filme descendente ajuda a reduzir a carga de refrigerante enquanto mantém uma transferência de calor eficiente. O controle de frequência variável ajusta a capacidade de resfriamento de acordo com a demanda real, tornando o sistema adequado para cargas de resfriamento variáveis e longas horas de operação.

Contate-nos

ANTERIOR:Chiller inundado de parafuso resfriado a água PRÓXIMO:Sem produto seguinte

Descrição
Especificação
Aplicação
Estudo de caso
Perguntas Frequentes

1. Principais vantagens

A. Carga de refrigerante mais baixa

O evaporador de filme descendente distribui refrigerante pelos tubos de troca de calor, reduzindo o estoque de refrigerante em comparação com projetos inundados convencionais.

B. Transferência de calor eficiente

Uma fina película refrigerante evapora continuamente sobre a superfície de troca de calor, proporcionando uma transferência de calor eficiente.

C. Controle de capacidade variável

O compressor de parafuso de frequência variável ajusta automaticamente a capacidade de acordo com a carga de resfriamento real, melhorando a eficiência durante a operação com carga parcial.

D. Operação Industrial Confiável

Projetado para sistemas de refrigeração industriais e centralizados de longa duração com demandas de produção variáveis.

2. Filme de Queda vs. Evaporação Inundada

Ambas as tecnologias fornecem resfriamento evaporativo eficiente, mas suas prioridades de projeto são diferentes.

	Filme em queda	Inundado
Projeto do Evaporador	O refrigerante forma uma película sobre os tubos de troca de calor	Os tubos estão imersos em refrigerante líquido
Carga de refrigerante	Inferior	Relativamente mais alto
Transferência de calor	Eficiente	Eficiente
Adaptabilidade de carga	Excelente quando combinado com controle de frequência variável	Bem adequado para operação estável de alta carga
Foco Típico	Cargas variáveis, eficiência e otimização de refrigerante	Cargas de resfriamento grandes e estáveis

Para instalações com mudanças frequentes de carga e longas horas de operação, a combinação de evaporação de filme descendente e compressão de frequência variável pode fornecer uma solução particularmente atraente.

3. Principais recursos

Evaporador de filme descendente
Compressor de parafuso de frequência variável
Trocadores de calor de alta eficiência
Válvula de Expansão Eletrônica
Controle Inteligente de Capacidade
Carga Otimizada de Refrigerante
Configuração Industrial Personalizada

Modelo	NLSW	310UMD	380 JMD	420JMD	460JMD	540JMD	610JMD	700 UMD	760 UMD	820UMD	1090JMS	1210JMS	13307JMS	16307JMS
Capacidade de refrigeração	KW	308	379	421	456	544	607	693	763	815	1088	1214	1526	1630
	Kcal/h(x10^4)	26.5	32.6	36.2	39.2	46.8	52.2	59.6	65.6	70.1	93.6	104.4	131.2	140
	TR	88	108	120	130	155	173	198	218	233	311	347	436	466
Índice de eficiência energética COP		6.25	6.36	6.38	6.36	6.45	6.51	6.66	6.66	6.66	6.45	6.51	6.51	6.66
Compressor	Formulárioulárioulário	Tipo de parafuso duplo semi-selado assimétrico avançado
	Potência de entrada de resfriamento	49.3	59.5	66.1	71.7	84.3	93.3	104	115	122	168.6	186.6	230	244
	Corrente operacional de refrigeração	88.9	88.9	88.9	88.9	88.9	88.9	88.9	88.9	88.9	88.9	88.9	88.9	88.9
	Controle de capacidade	0-25%-50%-75%-100%(25% para inicialização)
	Número de compressores	1	1	1	1	1	1	1	1	1	2	2	2	2
Condensador	Formulárioulárioulário	Tipo casco e tubo com rosca externa eficiente
	Taxa de fluxo de água de resfriamento	80	98	110	119	141	158	179	198	211	282	316	396	422
	Interface de tubulação de água	DN125	DN125	DN125	DN150	DN150	DN150	DN150	DN200	DN200	DN200	DN200	DN250	DN250
	Queda de pressão da água	50	50	55	55	60	60	60	65	65	65	65	70	70
Evaporador	Formulárioulárioulário	Tipo de filme descendente eficiente
	Taxa de fluxo de refrigerante	53	65	72	78	94	104	119	131	140	188	208	262	280
	Interface de tubulação de água	DN125	DN125	DN125	DN150	DN150	DN150	DN150	DN200	DN200	DN200	DN200	DN250	DN250
	Queda de pressão da água	50	50	55	55	60	60	60	65	65	65	65	70	70
Modo de aceleração		Válvula de expansão eletrônica
Dispositivo de proteção de segurança		Proteção de alta e baixa tensão, anti-gelo, proteção contra superaquecimento (dupla), válvula de segurança, proteção contra sobrecarga, subfase, fase reversa, subtensão, sobretensão, proteção de fluxo de água, etc.
Criogênio		R22
Dimensão	L (mm)	3200	3600	3600	3600	3700	3700	3700	3700	3700	4420	4500	4800	5090
	W (mm)	1070	1100	1150	1200	1200	1200	1250	1300	1300	1500	1500	1700	1840
	H (mm)	1640	1640	1700	1700	1750	1750	1950	1930	1940	1751	1960	1980	2040
Valor de ruído	dB(A)	67	67	67	68	69	70	70	71	71	71	71	72	72
Qualidade geral	quilogramas	2400	2600	2700	2800	2900	3000	3300	3500	3800	5800	6000	6600	7000
Peso de corrida	quilogramas	2850	3050	3200	3350	3400	3500	3650	3900	4200	6800	7000	7300	7800

Condições de classificação:

Entrada/saída de água gelada: 12°C / 7°C; entrada/saída de água de resfriamento: 30°C / 35°C; Refrigerante: R22/ R410/R134a / Refrigerante opcional de acordo com as exigências do mercado. As medições de ruído foram realizadas 2 m à frente da unidade principal, a uma altura de 1,5 m, e a média foi calculada a partir dos quatro pontos (frente, traseira, esquerda e direita). A fonte de alimentação padrão é 380 V, 50 Hz, 3P; outros requisitos podem ser personalizados.

As especificações finais são selecionadas de acordo com a capacidade de refrigeração e condições de operação do projeto.

1. Projetado para cargas de resfriamento variáveis

Este chiller é particularmente adequado para clientes que:

Operar múltiplas linhas de produção com cronogramas variáveis
Experimente variações significativas na demanda de resfriamento
Opere os chillers por longos períodos sob carga parcial
Exige resfriamento centralizado para diversas áreas de produção
Concentre-se na redução dos custos operacionais e de energia a longo prazo

Quando a demanda de resfriamento muda, o chiller se ajusta a ela.

2. Aplicações Típicas

Processamento Químico · Fabricação Farmacêutica · Processamento de Plásticos · Alimentos e Bebidas · Eletrônicos · Fabricação Automotiva · Resfriamento Central de Processos · Grandes Instalações de Fabricação

Aplicação:

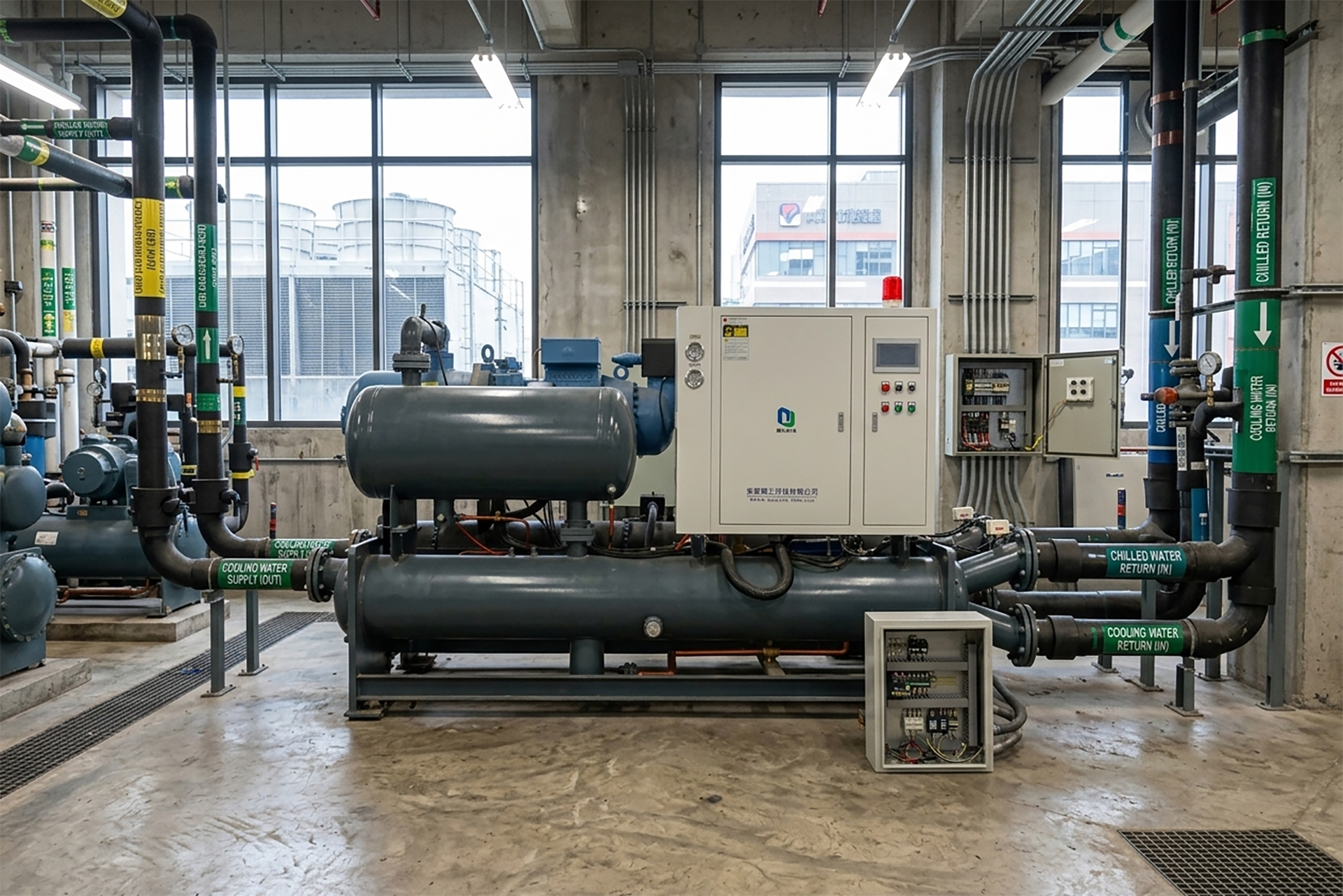

Linha de processamento de fábrica de fibra química resfriamento --- em Jiangsu, China

Capacidade de resfriamento:233RT

dbzakomk1789007383

1. O que é um resfriador de filme descendente?

Um resfriador de filme descendente usa um evaporador onde o refrigerante forma uma película fina sobre os tubos de troca de calor e evapora para absorver o calor. Ele pode fornecer transferência de calor eficiente com menor carga de refrigerante.

2. Por que combinar a evaporação do filme descendente com controle de frequência variável?

O design do filme descendente concentra-se na transferência eficiente de calor e na otimização do refrigerante, enquanto o controle de frequência variável permite que o compressor combine a capacidade de resfriamento com a carga real.

3. Película em queda ou inundação — o que é melhor?

Ambos têm suas vantagens. O filme descendente é particularmente adequado quando a menor carga de refrigerante e a operação flexível com carga parcial são importantes. Os sistemas inundados podem ser uma excelente escolha para cargas de resfriamento grandes e estáveis.

4. É adequado para resfriamento de processos industriais?

Sim. Ele foi projetado para grandes instalações industriais e sistemas de resfriamento centralizados onde a demanda de resfriamento varia de acordo com as condições de produção.
