Expansão direta industrial （DX） Ar condicionado de temperatura e umidade constante

Controle preciso de temperatura e umidade com design flexível de sistema dividido

O condicionador de ar industrial DX de temperatura e umidade constante foi projetado para fornecer controle estável de temperatura e umidade para ambientes industriais e controlados.

Usando um sistema de refrigeração de expansão direta (DX), a unidade resfria e condiciona diretamente o ar sem a necessidade de água gelada. O sistema consiste em uma unidade interna de ar condicionado e uma unidade condensadora externa, conectadas por tubos de cobre refrigerante.

Configurações resfriadas a ar e a água estão disponíveis para atender a diferentes condições de instalação e requisitos de refrigeração.

Contate-nos

ANTERIOR:Refrigerador de ar industrial refrigerado a ar PRÓXIMO:Sem produto seguinte

Descrição
Especificação
Aplicação
Estudo de caso
Perguntas Frequentes

1. Principais recursos

Resfriamento por Expansão Direta (DX) — O refrigerante resfria diretamente o ar interno através da serpentina do evaporador.
Controle constante de temperatura e umidade— Funções integradas de resfriamento, aquecimento, desumidificação e umidificação.
Projeto de sistema dividido — As unidades interiores e exteriores estão ligadas por tubos de cobre refrigerante para uma instalação flexível.
Resfriado a ar ou resfriado a água — Escolha o método de condensação apropriado de acordo com as condições do local.
Fornecimento de ar estável — Fornece ar contínuo com temperatura e umidade controlada para ambientes exigentes.
Construção de nível industrial — Projetado para operação contínua confiável em aplicações industriais.
Configuração personalizada — As faixas de capacidade de resfriamento, volume de ar, temperatura e controle de umidade podem ser configuradas de acordo com os requisitos do projeto.

2. Configuração resfriada a ar ou água

①　Tipo refrigerado a ar

A unidade de condensação externa rejeita o calor diretamente para o ar ambiente, facilitando a instalação do sistema sem um sistema de água de resfriamento.

Adequado para: Instalações sem torres de resfriamento existentes ou sistemas de circulação de água de resfriamento.

②　Tipo refrigerado a água

A unidade de condensação utiliza água de resfriamento circulante para remover o calor do sistema de refrigeração, fornecendo uma solução eficiente onde a infraestrutura de água de resfriamento já está disponível.

Adequado para: Instalações industriais com torres de resfriamento existentes ou sistemas centralizados de água de resfriamento.

3. Princípio de Funcionamento

O sistema usa tecnologia de refrigeração de expansão direta. O refrigerante circula entre as unidades interna e externa através de tubos de refrigerante de cobre.

Dentro da unidade interna, o refrigerante absorve o calor do ar através da serpentina do evaporador. O ar condicionado é então fornecido de volta ao espaço controlado.

Dependendo das condições operacionais exigidas, o sistema pode fornecer:

Resfriamento → Aquecimento → Desumidificação → Umidificação → Controle de temperatura e umidade

Ao contrário dos sistemas de ar condicionado com água gelada, o sistema DX produz diretamente ar frio condicionado sem um circuito de água gelada separado.

4. Por que escolher um sistema de controle de temperatura e umidade DX?

Resfriamento direto de ar
Nenhum sistema de água gelada é necessário. O evaporador DX resfria diretamente o ar.

Instalação flexível
A configuração dividida interior/exterior permite que o equipamento seja organizado de acordo com o layout do local.

Ar Condicionado Completo
As funções de resfriamento, aquecimento, umidificação e desumidificação podem ser integradas em um sistema.

Opções flexíveis de condensação
Configurações resfriadas a ar e a água estão disponíveis para diferentes condições da planta.

Construído para aplicações industriais
Projetado para operação contínua onde a estabilidade de temperatura e umidade é importante.

Modelo	NLHH	3w	5w	10w	12w	15w	19s	21 semanas	24w	30w	36w	40w	50w	60 W	75w
Capacidade de refrigeração	10M³Kcal	7.09	11.82	23.65	28.38	35.47	44.93	49.66	56.76	70.95	85.14	94.6	118.25	141.9	177.37
Capacidade de refrigeração	KW	8.25	13.75	27.5	33	41.25	52.25	57.75	66	82.5	99	110	137.5	165	206.26
Máquina externa de temperatura e umidade constantes	Potência do compressor KW	2.2	3.7	7.4	8.9	11	14	15.4	18.4	22	27	29.4	35.8	45	56
	Quantidade de compressores	1	1	2	1	3	3	3	2	3	3	4	4	4	3
	Formulário Condensador	Tubo de cobre eficiente com manga de folha de alumínio
	Volume de ar de resfriamento do condensador	3400	5800	13000	17000	21000	26000	29000	31500	34880	37800	48880	62680	78000	96500
	Potência do ventilador de resfriamento do condensador	0.18	0.32	0.64	1.2	1.56	1.7	1.7	2.34	2.4	2.75	3.2	3.6	6.4	6.6
	Potência total da máquina KW	2.38	4.02	8.04	10.1	12.56	15.7	17.1	20.74	24.4	29.75	32.6	39.4	51.4	62.6
	Longo L (mm)	1200	1200	1430	1430	1650	2000	2000	2600	2800	2800	3200	3200	3800	4000
	Largura W (mm)	840	840	910	1000	1000	1000	1000	1140	1140	1400	1400	1400	1400	2000
	Alto H (mm)	1350	1350	1560	1560	1600	1600	1600	1600	1650	1650	1650	1650	1650	1700
	Peso unitário (kg)	180	200	450	480	500	650	850	1000	1200	1300	1580	1660	1880	2000
Máquina interna de temperatura e umidade constantes	Volume de ar do soprador	500-1000	800-2500	1500-3800	1500-3800	1600-5500	2000-7800	2500-8800	3.000-12.000	3500-12000	4500-15000	6000-16500	8.000-18.000	10.000-22.000	12.000-25.000
	Potência do ventilador KW	0.75	1.1	2.2	3	4	4	5.5	5.5	7.5	7.5	11	11	15	15
	Pressão do vento do soprador	600	600	600	600	800	800	800	800	850	850	850	850	850	850
	Formulário Evaporador	Tubo de cobre eficiente com manga de folha de alumínio
	Capacidade de resfriamento do evaporador	3P	5P	10P	12P	15P	19P	21P	24P	30P	36P	40P	50P	60P	75P
	Capacidade de transporte de calor (aquecimento elétrico PTC) (kw)	2.2	3	6	6	9	12	12	15	18	22	30	36	40	50
	Quantidade de umidificação (umidificação do eletrodo) (kg)	1.5	3	6	6	8	10	12	13	16	20	22	28	32	41
	Longo L (mm)	2600	2800	3000	3200	3600	3600	3600	3600	3600	3600	3800	3800	3800	3800
	Largura W (mm)	1000	1200	1400	1500	1500	1500	1600	1600	1800	1800	1900	1900	1940	1940
	Alto H (mm)	1100	1200	1400	1500	1500	1500	1600	1600	1800	1800	1900	1900	1940	1940
	Peso unitário (kg)	280	320	370	450	560	560	680	680	800	800	950	950	1000	1000
Dispositivo de proteção de segurança		Falta de alarme de fase reversa, proteção de alta e baixa tensão, proteção de corrente de sobrecarga, alarme de falta de água, proteção anticongelante, proteção de atraso, etc.

Condições de classificação:

Entrada/saída de água gelada: 12°C / 7°C; entrada/saída de água de resfriamento: 30°C / 35°C;Refrigerante:R22/ R410/R134a / Refrigerante opcional de acordo com as exigências do mercado.A fonte de alimentação padrão é 380V-50HZ-3P; outros requisitos podem ser personalizados.

Tipos de condensação resfriados a ar e resfriados a água estão disponíveis.

Projetado para instalações onde temperatura, umidade e condições de ar estáveis são essenciais para a produção, qualidade do produto ou controle ambiental.

Requisitos de controle de alta temperatura e umidade
Para clientes que precisam manter uma faixa interna estável de temperatura e umidade para garantir condições de produção consistentes e qualidade do produto.
Ambientes Limpos e Controlados
Adequado para instalações que exigem condições de ar controladas e um ambiente de produção mais limpo, onde as flutuações de temperatura e umidade precisam ser minimizadas.
Produção Sensível à Umidade
Ideal para processos ou materiais sensíveis à umidade, ressecamento excessivo ou alterações na umidade relativa.
Processos Sensíveis à Temperatura
Recomendado para ambientes de produção onde o calor excessivo ou flutuações de temperatura podem afetar o desempenho do equipamento, a estabilidade do processamento ou a qualidade do produto.
Áreas de produção e testes de precisão
Adequado para clientes que necessitam de condições ambientais estáveis para fabricação de precisão, testes, inspeção ou operações de laboratório.
Workshops Fechados e Salas Controladas
Uma solução prática para áreas de produção fechadas onde a ventilação convencional ou refrigeradores de ar industriais padrão não conseguem fornecer controle suficiente de temperatura e umidade.

Recomendado para clientes que precisam de mais do que um simples resfriamento de ar — especialmente aqueles que exigem temperatura, umidade e condições de ar controladas para uma produção estável.

Aplicação:

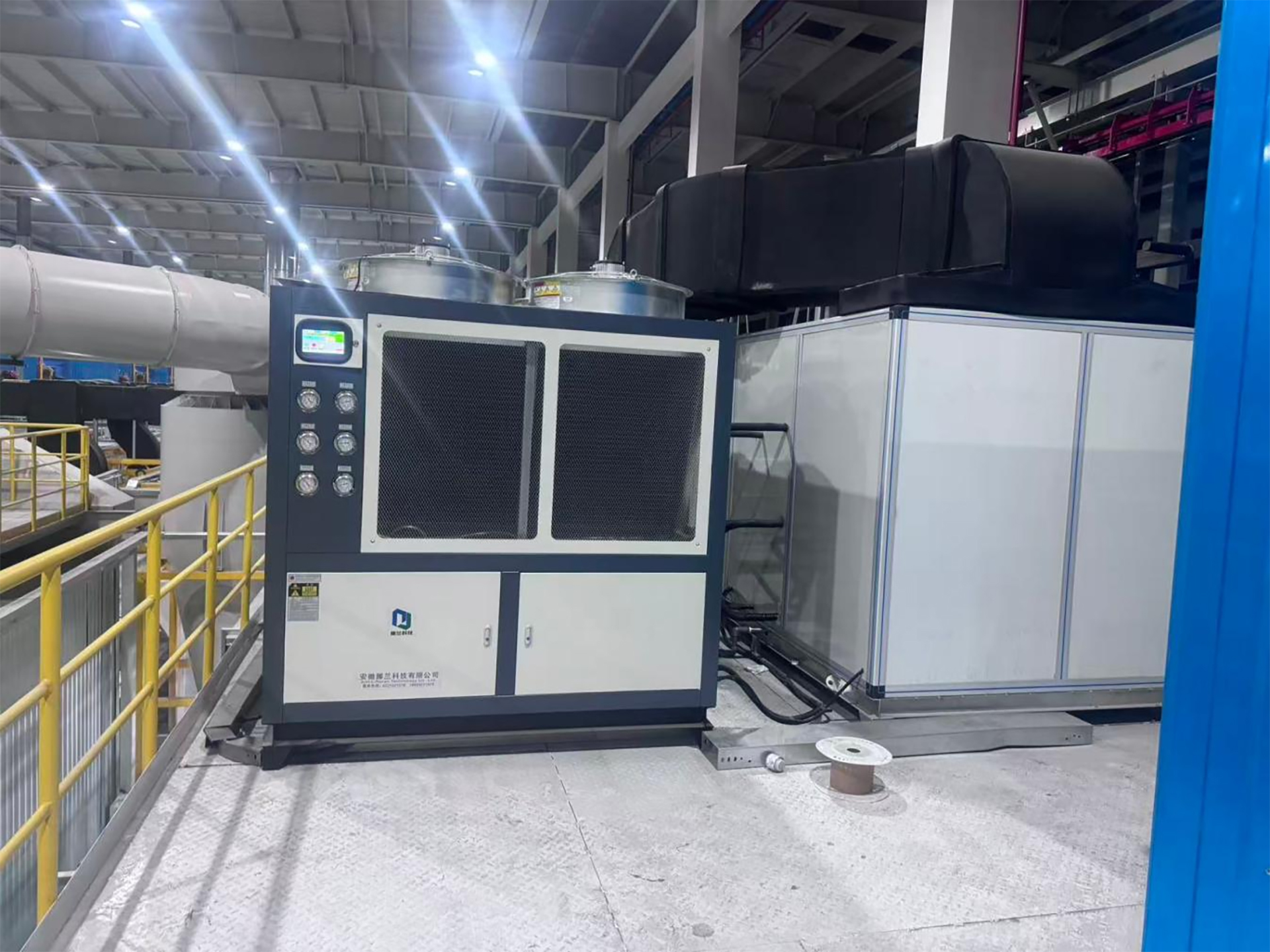

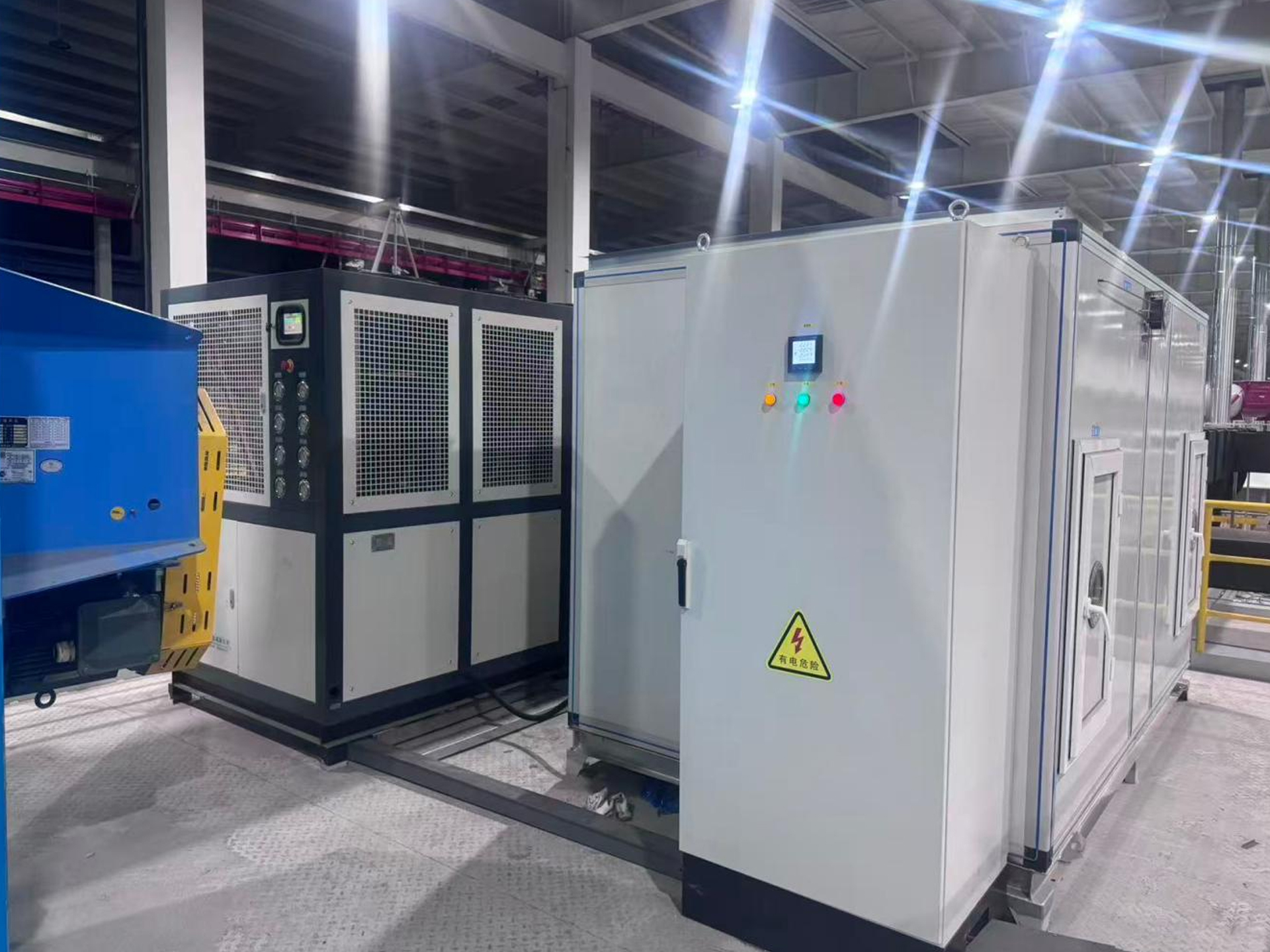

Resfriamento de fábrica de revestimento em pó --- em Zhejiang, China

Capacidade de resfriamento: 137,5KW

Resultado:

Manter a planta de trabalho da fábrica em temperatura e umidade constantes

allijlex1789006712 pkcxovoq1789006713

O sistema requer água gelada?
O sistema DX resfria diretamente o ar através da serpentina do evaporador interno e não requer um circuito de água gelada.
O sistema está disponível nas versões refrigerada a ar e refrigerada a água?
Ambas as configurações estão disponíveis dependendo do ambiente de instalação e da infraestrutura de refrigeração disponível.
Como as unidades internas e externas estão conectadas?
As unidades interna e externa são conectadas através de tubos de cobre refrigerante, semelhante a um sistema de ar condicionado split.
As faixas de temperatura e umidade podem ser personalizadas?
A faixa de controle e a configuração do equipamento podem ser projetadas de acordo com os requisitos específicos da aplicação.
A unidade pode fornecer resfriamento e desumidificação?
O sistema pode integrar funções de resfriamento, desumidificação, aquecimento e umidificação para controle abrangente de temperatura e umidade.
