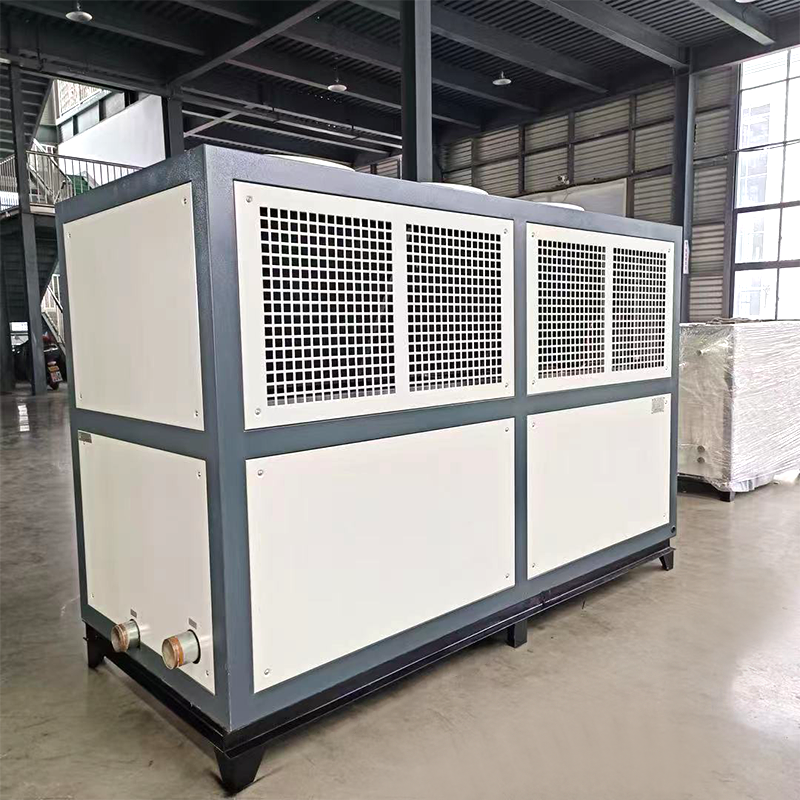

Resfriador de óleo resfriado a ar

Temperatura estável do óleo para usinagem confiável

Os Chillers de Óleo Refrigerados a Ar Noran removem continuamente o calor do óleo de resfriamento e mantêm uma temperatura estável do óleo de 5°C a 40°C. Ao controlar a temperatura do óleo, eles ajudam a reduzir as flutuações térmicas, proteger o equipamento, prolongar a vida útil e manter a eficiência da usinagem.

Principais benefícios

Controle de temperatura de 5°C a 40°C
Remoção contínua de calor
Operação estável do equipamento
Design compacto refrigerado a ar
Não é necessária torre de resfriamento externa
Ajuda a prolongar a vida útil do equipamento

Contate-nos

ANTERIOR:Nenhum produto anterior PRÓXIMO:Sem produto seguinte

Descrição
Especificação
Aplicação
Estudo de caso
Perguntas Frequentes

1. Processo de resfriamento

Resfriamento Contínuo de Óleo

O óleo quente gerado durante a usinagem circula através do resfriador de óleo, onde o excesso de calor é removido. O óleo resfriado é então devolvido ao equipamento para controle contínuo da temperatura.

Entrada de óleo quente
↓
Remoção de calor
↓
Controle de temperatura
↓
Saída de óleo resfriado

Este ciclo contínuo ajuda a manter a temperatura do equipamento e o desempenho operacional estáveis.

2.Por que os resfriadores de óleo Noran?

Controle preciso de temperatura

Mantém o óleo de resfriamento na temperatura necessária para reduzir as flutuações térmicas.

Remoção de calor eficiente

Remove continuamente o calor gerado pelos sistemas de usinagem, hidráulicos e de lubrificação.

Design compacto refrigerado a ar

Utiliza ar ambiente para dissipação de calor sem torre de resfriamento externa ou sistema de água de resfriamento.

Proteção de Equipamentos

A temperatura estável do óleo ajuda a reduzir o desgaste relacionado ao calor e prolonga a vida útil do equipamento.

Desempenho confiável

Fornece resfriamento consistente para usinagem contínua e operação industrial.

Modelo	NNLSF	01ALY	02LY	03LY	05ALY	08ALY	10AMENTE	12AMENTE	15AMENTE	20AMENTE	25AMENTE	30AMENTE	40AMENTE
Capacidade de refrigeração	10³KCal	2.4	4.7	7.6	12	19	25.8	29.3	38.7	51.6	59.2	77.4	103.2
	kW	2.75	5.5	8.85	14	22.1	30	34.4	45	60	68.8	90	120
Compressor	Potência kW	0.9	1.77	2.4	4.3	7.6	7.9	8.9	12.5	15.7	17.9	25	31.4
	Quantidade	1	1	1	1	1	2	1	3	2	2	2	4
Potência total da máquina	kW	1.36	2.54	3.4	5.13	7.75	10.59	12.41	15.88	22.24	26.24	31.89	45.01

Evaporador	Formulárioulário	Tubo da placa do tanque de água, placa de aço inoxidável
	Fluxo de água	0.5	1	1.4	2.25	4	5	6	8.5	11.2	13	18	22

	Dimensão da interface	DN15	DN25	DN25	DN25	DN40	DN40	DN50	DN50	DN50	DN50	DN65	DN65

Condensador	Formulárioulário	Tubos de cobre vermelho de alta eficiência cobertos com aletas de alumínio rotor externo ventilador de baixo ruído
	Quantidade de ar de resfriamento (m³/h)	1450	2900	3400	5800	9600	13000	17000	21000	26000	31500	34880	48800

Potência do ventilador (kW)		0.08	0.16	0.18	0.32	0.5	0.9	1.2	1.56	1.8	2.34	2.4	3.2

Bomba de circulação de óleo	Potência kW	0.37	0.37	0.55	0.55	0.75	0.75	1.1	1.5	2.2	2.2	3	4
	Elevador(m)	22	28	28	28	28	28	28	28	28	28	28	28

Volume do tanque de óleo	L	30	40	60	100	150	200	320	330	400	500	500	600

Dimensão	L (mm)	700	800	1050	1200	1300	1450	1650	1950	2400	2600	2900	3200
	W (mm)	550	660	620	660	860	920	920	950	1100	1120	1120	1200
	H (mm)	990	1300	1300	1300	1300	1760	1800	1860	2000	2000	2000	2100
Peso (kg)		80	120	160	200	320	450	660	750	1000	1200	1400	1700
Dispositivo de proteção de segurança	Falta de alarme de fase reversa, proteção de alta e baixa tensão, proteção de corrente de sobrecarga, alarme de falta de água, proteção anticongelante, proteção de atraso, etc.

Condições de refrigeração	Entrada de óleo frio 12 ℃, exportação de óleo frio; Temperatura ambiente ≤ 35 ℃

Criogênio	R22 ou (outros refrigerantes: R407C, R410A, R404A, R134a)

Fonte de alimentação/Tensão	380V/3PH/50HZ (outras tensões: 460V/3PH/60HZ, 220V/3PH/60HZ)

Nota:

*As condições de capacidade de resfriamento são baseadas em: Temperatura de saída do óleo resfriado: 7°C, temperatura de retorno do óleo resfriado: 12°C.

*A faixa de temperatura segura é de 5~40°C.

*A demanda personalizada pode ser satisfeita.

Aplicação:

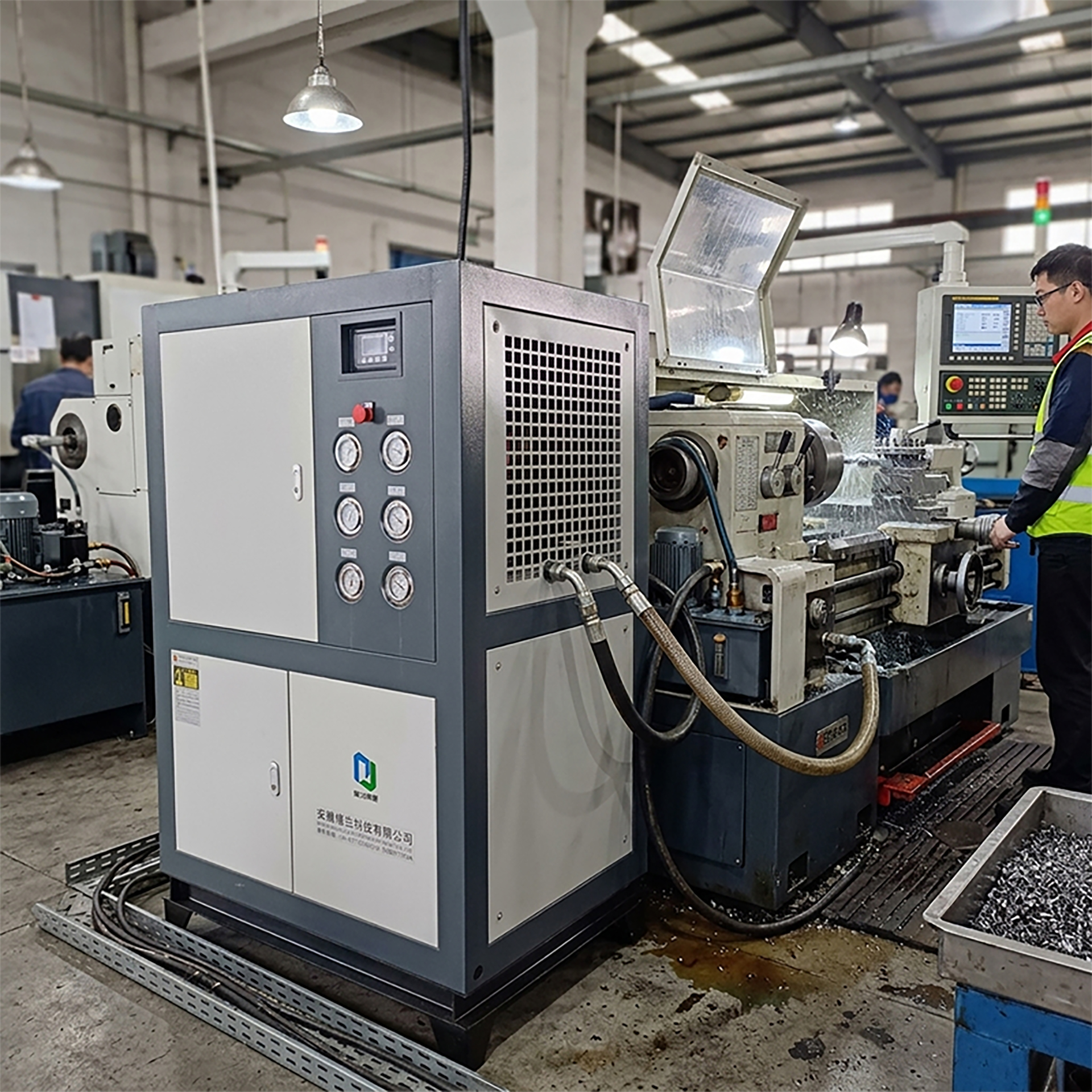

Planta de produção de usinagem -----Chongqing,China

Alvo de resfriamento: 25±2°C

Fluxo de óleo de processo: 50~60 L/min

Resultado: Garante o resfriamento eficaz do fuso do torno CNC e do fluido de corte circulante.

uzqslhqx1789001729

A temperatura real, a taxa de fluxo e o tempo de retenção devem ser determinados de acordo com o tipo de suco, o projeto do processo e os requisitos de segurança alimentar validados.

Os Chillers de Óleo Refrigerados a Ar Noran são adequados para equipamentos onde a temperatura estável do óleo é essencial para operação confiável e controle térmico.

1. Centros de usinagem CNC

Controla o calor gerado durante a usinagem contínua para suportar a operação estável do equipamento e o desempenho da usinagem.

2. Tornos e fresadoras CNC

Remove o calor dos sistemas de corte e lubrificação, ajudando a manter condições operacionais consistentes.

3. Máquinas retificadoras

Fornece resfriamento estável do óleo para ajudar a controlar o calor gerado durante operações de retificação em alta velocidade.

4. Prensas Hidráulicas e Estações Hidráulicas

Controla a temperatura do óleo hidráulico para reduzir o superaquecimento e manter um desempenho hidráulico confiável.

5. Centros de Corte

Suporta remoção contínua de calor de sistemas de corte durante processos de usinagem exigentes.

6. Máquinas de Gravação

Ajuda a manter a temperatura estável do óleo durante usinagem de precisão de longa duração.

7. Sistemas de Lubrificação Mecânica

Controla a temperatura do óleo lubrificante para suportar uma lubrificação estável e reduzir o desgaste relacionado ao calor.

1. Qual faixa de temperatura o resfriador de óleo pode controlar?

O resfriador de óleo pode controlar a temperatura do óleo de resfriamento de 5°C a 50°C, dependendo das condições de operação.

2. Qual equipamento pode usar um resfriador de óleo?

É adequado para centros de usinagem CNC, tornos, fresadoras, retificadoras, prensas hidráulicas, máquinas de gravação, estações hidráulicas e sistemas de lubrificação.

3. Por que o controle da temperatura do óleo é importante?

A temperatura estável do óleo ajuda a reduzir o superaquecimento e as flutuações térmicas, apoiando o desempenho do equipamento, a estabilidade da usinagem e a vida útil.

4. Qual é a vantagem de um resfriador de óleo refrigerado a ar?

Utiliza ar ambiente para dissipação de calor e não requer torre de resfriamento externa ou sistema de água de resfriamento, simplificando a instalação.
